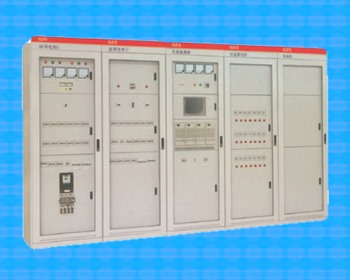

GZDW系列智能高頻開關直流電源系統，集中監控器、充電模塊、及各監測單元的設計，均采用世界最先進的具有成功運行經驗的技術，并結合了我國電力系統的特點。廣泛應用于電力系統變電站、變電所、中小型發電廠、水電站等，作為高壓斷路器直流操作機構的分、合閘、繼電保護、自動裝置、信號裝置等使用的操作電源及事故照明和控制用直流電源。產品各項性能指標達到并超過DL/T459-2000標準。
交流輸入電壓：380V±20％ 頻率 50Hz±10％
直流輸出電壓：180V～320V或90V～160V連續可調
穩壓精度： ≤±0.5％
穩流精度： ≤±0.5％
紋波系數： ≤±0.2％
均流不平衡度：≤±3％
功率因數： ≥0.92
效率： ≥92％
噪聲： ≤50dB
尺寸： 800×600×2260（2360）mm
1、采用模塊化設計，N+1熱備份，可平滑擴容。
2、模塊采用國際最新軟開關電源技術，硬件低差自主均流技術，內含CPU監控，可獨立自主充電、浮充工作，可帶電熱插拔，更換安全方便。
3、系統可選擇兩路交流自動切換輸入，主從備份，可靠性高。
4、監控系統采用積木式的機構設計，使維護工作簡單快捷，工作安全可靠。
5、監控功能完善，高智能化，采用大屏幕漢字顯示，聲光報警。
6、配有標準RS232，RS485接口，采用多種通信規約，方便接入綜合自動化系統或單獨組網，實現“四遙”及無人值守。
7、一套監控可管理一組電池，也可管理兩組電池。具有先進的電池溫度補償，保證電池組的使用壽命
8、可滿足母線分段要求，開關選用專用直流斷路器，滿足直流操作要求。
9、可選配蓄電池電壓巡檢，接地支路巡檢。
海拔高度不超過2500m。
環境溫度不高于＋45℃，不低于－15℃。
空氣最大相對濕度不超過90％。
運行地點無劇烈振動和沖擊，無強電磁場干擾，垂直傾斜度不超過50。
無腐蝕性、易爆性氣體，無導電塵埃等 。
|
GZDW系列高頻開關直流電源系統技術參數
|
|||||||||
|
規格型號
|
交流輸入電壓（V）
|
模塊配置（A）
|
蓄電池容量（Ah）
|
直流輸出負荷
|
直流饋出回路
|
屏面數
|
|||
|
直流輸出電壓（V）
|
常時負荷（A）
|
最大合閘電流（A）
|
合閘
|
控制
|
|||||
|
GZDW-24/220-M
|
3Ф380
|
2×5
|
24
|
220±2%
|
2
|
60
|
4
|
4
|
1
|
|
GZDW-38/220-M
|
3Ф380
|
2×5
|
38
|
220±2%
|
2
|
90
|
4
|
4
|
1
|
|
GZDW-50/220-M
|
3Ф380
|
2×10
|
50
|
220±2%
|
3-10
|
150
|
4
|
4
|
2
|
|
GZDW-65/220-M
|
3Ф380
|
3×10
|
65
|
220±2%
|
3-10
|
160
|
5
|
5
|
2
|
|
GZDW-80/220-M
|
3Ф380
|
3×10
|
80
|
220±2%
|
3-10
|
200
|
5
|
5
|
2
|
|
GZDW-100/220-M
|
3Ф380
|
3×10
|
100
|
220±2%
|
3-10
|
240
|
6
|
6
|
2
|
|
GZDW-150/220-M
|
3Ф380
|
4×10
|
150
|
220±2%
|
5-15
|
300
|
6
|
6
|
3-5
|
|
GZDW-200/220-M
|
3Ф380
|
4×10
|
200
|
220±2%
|
5-20
|
450
|
6
|
6
|
3-5
|
|
GZDW-300/220-M
|
3Ф380
|
6×10
|
300
|
220±2%
|
10-20
|
400
|
8
|
12
|
4-7
|
|
GZDW-400/220-M
|
3Ф380
|
7×10
|
400
|
220±2%
|
10-20
|
600
|
12
|
16
|
4-8
|
|
GZDW-500/220-M
|
3Ф380
|
8×10
|
500
|
220±2%
|
10-20
|
800
|
12
|
16
|
4-8
|
注：本表以額定220V電壓為例，400Ah以上電池一般置于電池架上。
